[認證] CCNA - 第一章(網路互連)

* 1-1 網路互連原理
  • 造成LAN上交通壅塞的可能原因有:
    • 有太多的主機在廣播網域中
    • 廣播風暴
    • 多點傳播(Multicast)
    • 低頻寬
    • 連結集線器到網路上
    • 大量的ARP或IPX交通(IPX-Novell的繞送協定,類似IP)
  • 路由器的作用是將網路連結在一起,並將資料封包從一個網路繞送到另一個網路。
  • 只有路由器切割廣播網域
  • 廣播網域(Broadcast Domain)指的是位於相同網段上,能夠聽到該網段上傳送之所有廣播的所有裝置。
  • 使用路由器的優點:
    • By default, 他們不會轉送廣播
    • 可以根據第三層(網路層)的資訊(IP資訊)來過濾網路
  • 路由器的四個功能:
    • 封包交換
    • 封包過濾
    • 互連網路的通訊
    • 路徑選擇
  • 交換器的功能不是用來建立互連網路,而是用來增加互連LAN的功能。
  • By default, 交換器會分割碰撞網域(Collision Domain)。
  • 交換器會建立獨立的碰撞網域,但仍然屬於單一的廣播網域。路由器的每個介面則屬於個別的廣播網域。

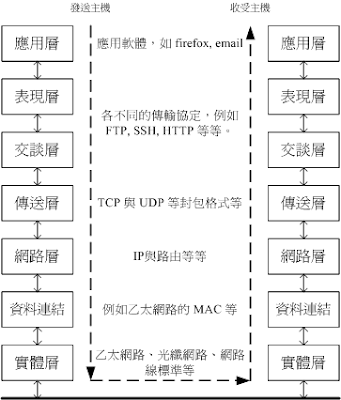

  • OSI模型是網路的基本架構,描述資料及網路資訊如何從一台電腦穿越網路媒介,傳達至另一台電腦。

  • Application Layer(應用層):使用者真正和電腦溝通的地點。 Application Layer focuses more on network services, APIs, utilities, and operating system environments.
  • Presentation Layer(表現層):將資料呈現給應用層,並且負責資料的轉換與編碼格式。藉由資料的轉換,可以確保由某系統應用層所傳輸的資料,可以由另一系統的應用層所讀取。An example of a presentation service would be the conversion of an EBCDIC-coded text file to an ASCII-coded file.
  • Session Layer(會議層):這個層級負責建立網路連線,等到資料傳輸結束時,再將連線中斷,運作過程有點像召集多人開會(建立連線),然後彼此之間意見交換(資料傳輸),完成後,宣佈散會(中斷連線)。決定資料傳輸的模式,如單工、半雙工或全雙工等。(可參考這裡)
  • Transport Layer(傳輸層):傳輸層會將資料切割和重組到資料串流中。這層的服務會將上層應用的資料做切割和重組,並且統整到同一資料串流中。提供端點對端點的資料傳輸服務,並且能夠在互聯網路的傳送主機與目的主機間建立邏輯連線。TCP與UDP就是在此層服務。
  • Network Layer(網路層):負責管理裝置的定址,追蹤網路裝置的位置,以及決定如何移動資料的最佳方式。路由器就是規範在Network Layer的裝置。運作方式如下:當路由器從介面收到封包時,會檢查該封包的Destination IP Addr,如果該封包的目的地不是當台路由器,就會在路徑表中尋找目的地的網路位置。一旦路由器選定好離開的介面後,就會將該封包送過去;如果在路徑表中找不到相關的路徑,就會丟棄該封包。
  • Data Link Layer(資料鏈結層):此層提供資料的實體傳輸。並且處理錯誤通知、網路拓樸與流量控制。意味著此層會使用硬體位置,遞送訊息給LAN上的適當裝置,並且將網路層的訊息轉換為位元,供實體層傳輸。
    橋接器(Bridge)和交換器(Switch)就是在這一層的裝置。第二層和第三層裝置關注的都是位置,單是第二層必須要找出特定的裝置,而第三層則是要找出特定的網路。路由器擁有對應互連網路的路徑表;而交換器和橋接器則具有對應特別裝置的過濾表。
    當交換器建立好過濾表之後,只會將收到的Frame傳送到對應的目的硬體位置所在的網段。當找不到時,就是送至所有相連接的網段。
  • Physical Layer(實體層):實體層負責送出位元和接收位元。位元的值只有0和1。集線器就是屬於這一層的裝置。
